Sistema architettonico a volte con maglia strutturale 6x6

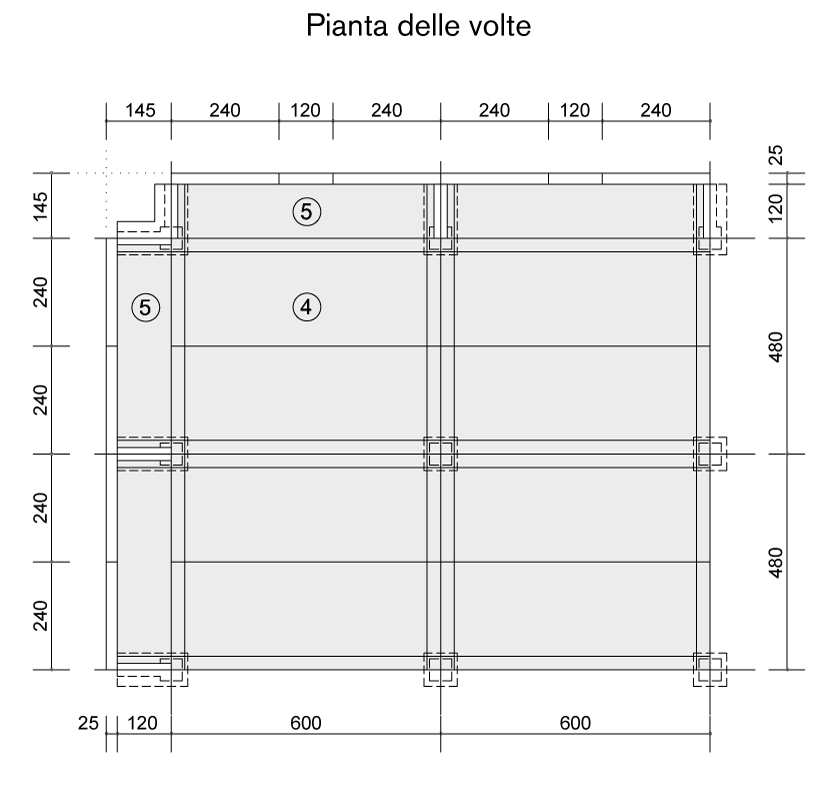

L’elemento principale di questo sistema cantina è costituito da una volta a crociera di metri 6×6, integrata da voltini perimetrali di completamento di dimensioni 6×2.4. Questo tipo di copertura definisce una maglia strutturale quadrata di dimensioni 6×6. La struttura di sostegno è progettata con pilastri tondi di 55 centimetri di diametro, completi di capitello per l’appoggio della volta. L’assetto di sostegno perimetrale è affidato a quinte laterali ed a quinte d’angolo, entrambe dotate di capitello e avanti funzione di contrasto delle spinte orizzontali. Un efficace tamponamento controterra, correlato alle precedenti partiture, completa organicamente il sistema. Un’ulteriore qualifica di questo progetto costruttivo è rappresentato dalle fondazioni prefabbricate complete di travi portapannello.

Sistema architettonico a volte con maglia strutturale 6x6 - Moretti Modular Contractor

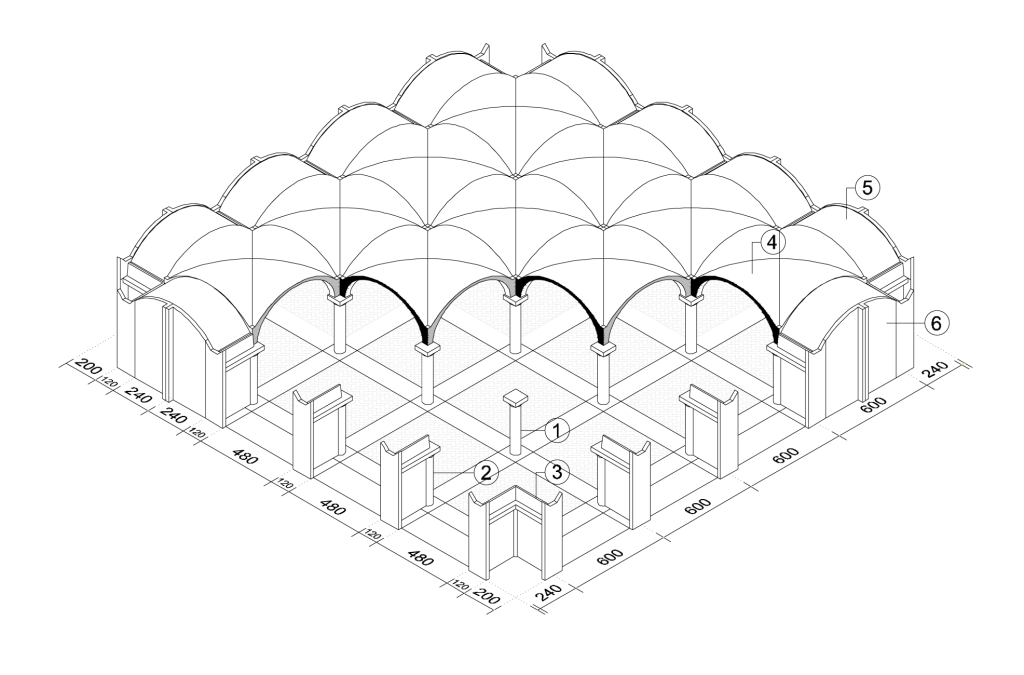

1 Pilastro Ø 55
2 Quinta
3 Quinta d’angolo
4 Volta a crociera
5 Voltino
6 Tamponamento controterra

NON CANCELLARE

6.00 x 6.00 ml

Maglia strutturale

20.000 kg

Peso volta

9.000 kg

Peso voltino

4.0 ml

H variabile max

6.0 ml

Massimo ricoprimento di terra
