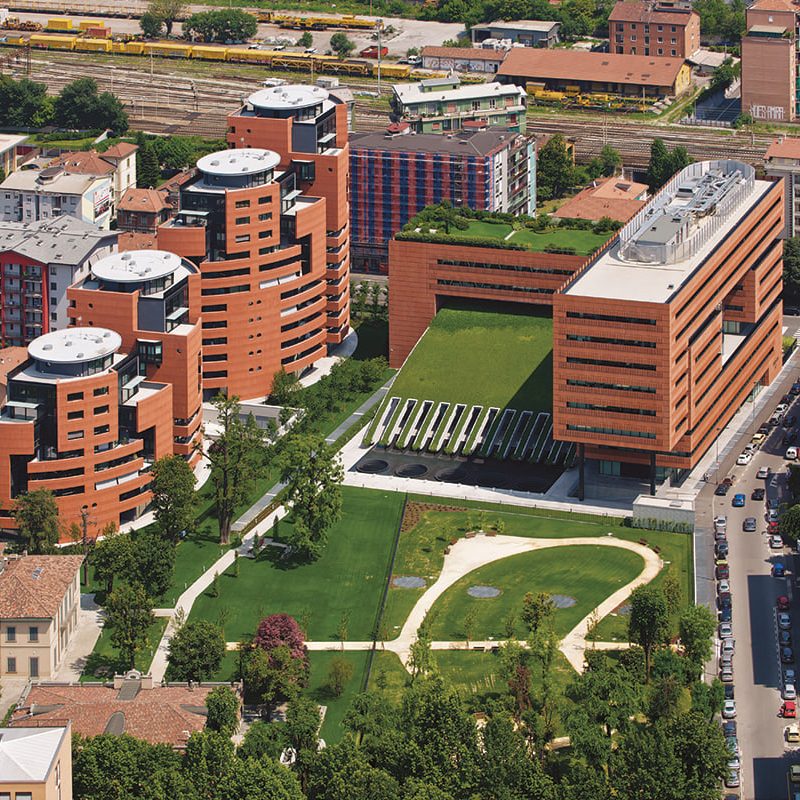

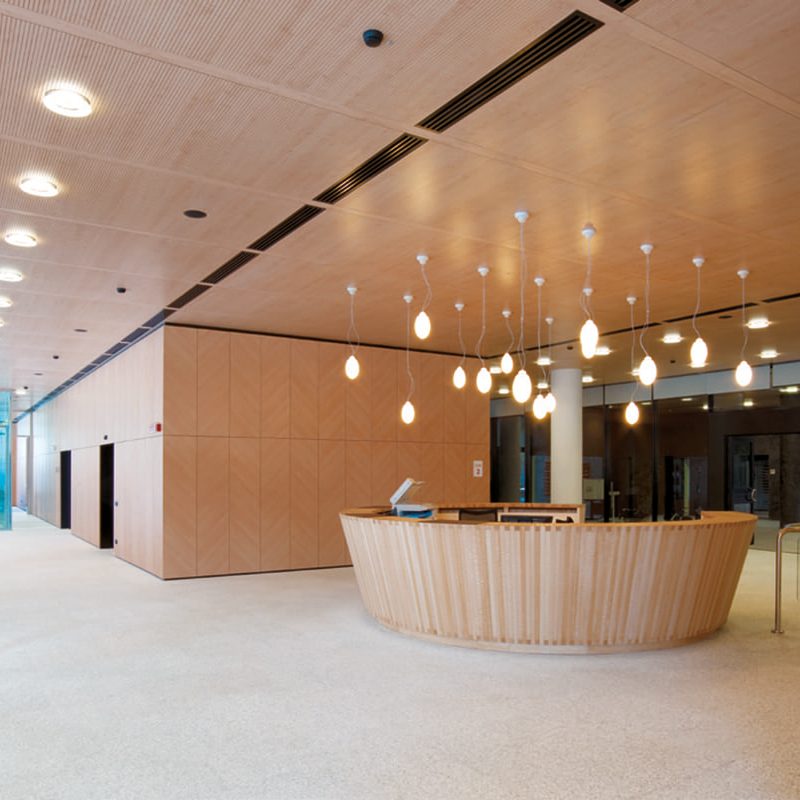

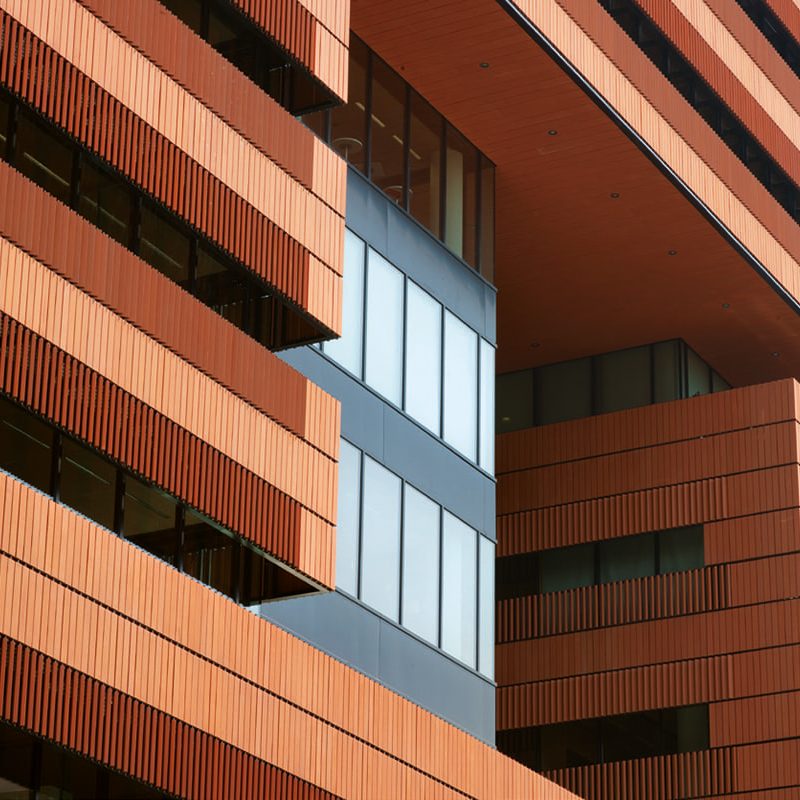

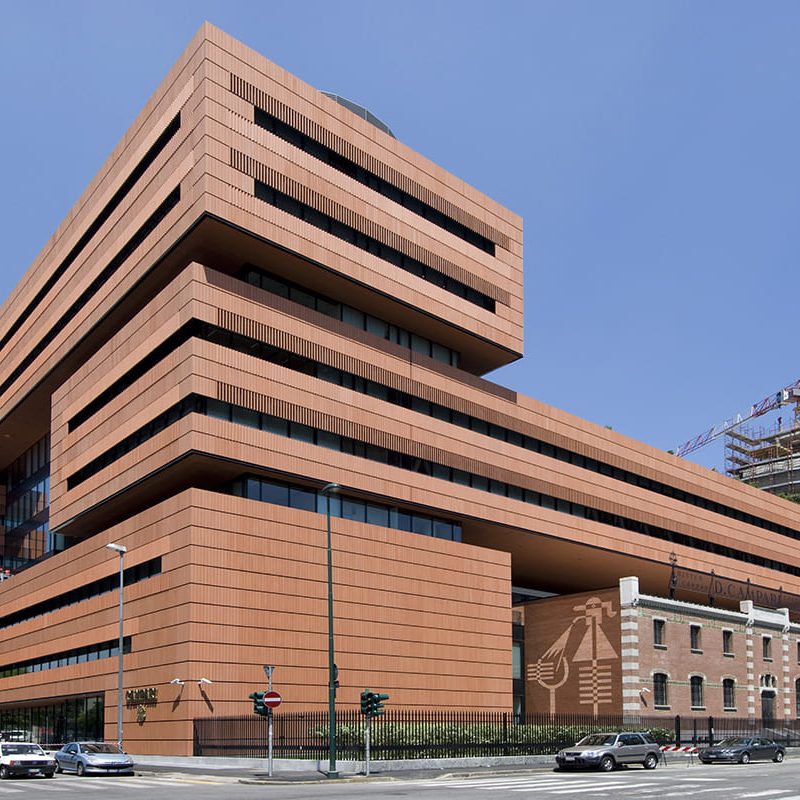

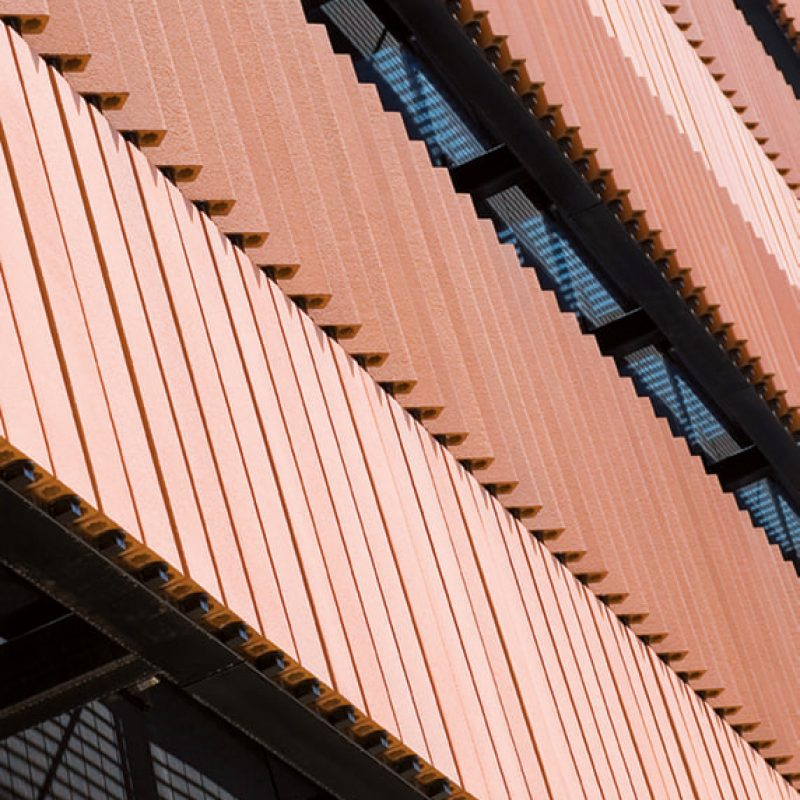

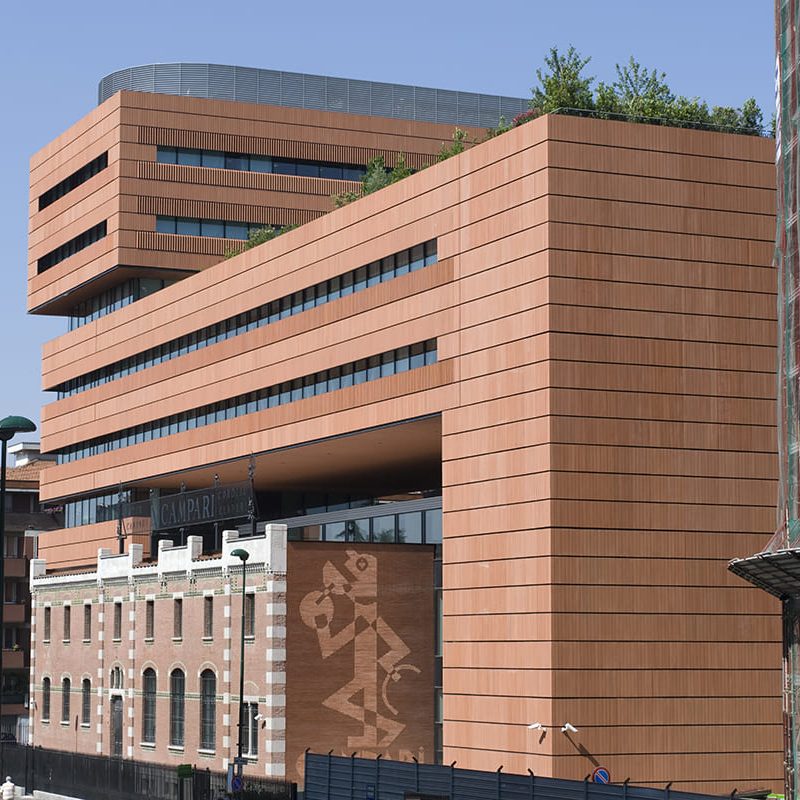

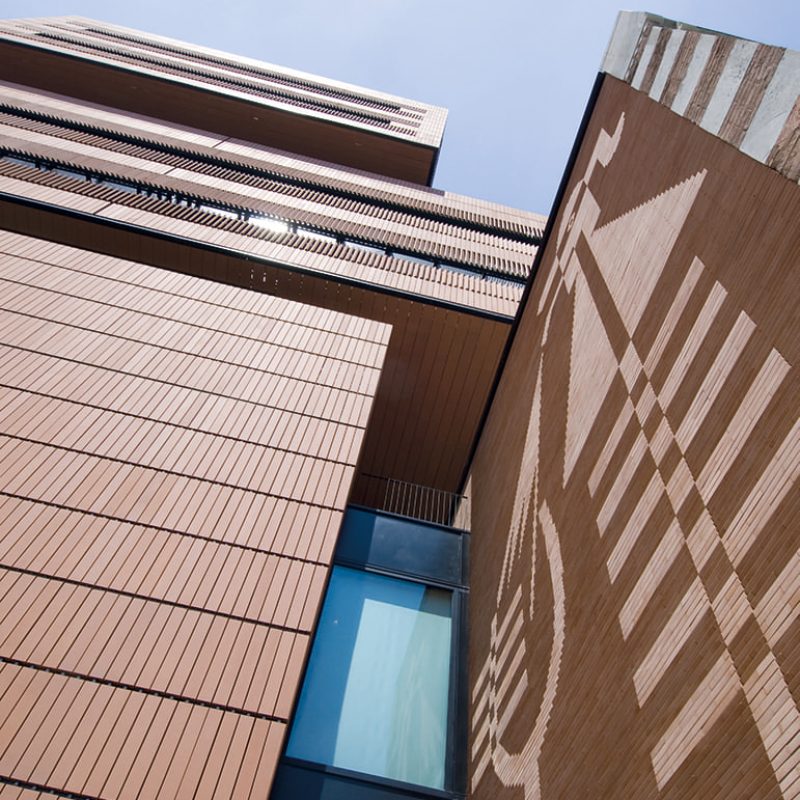

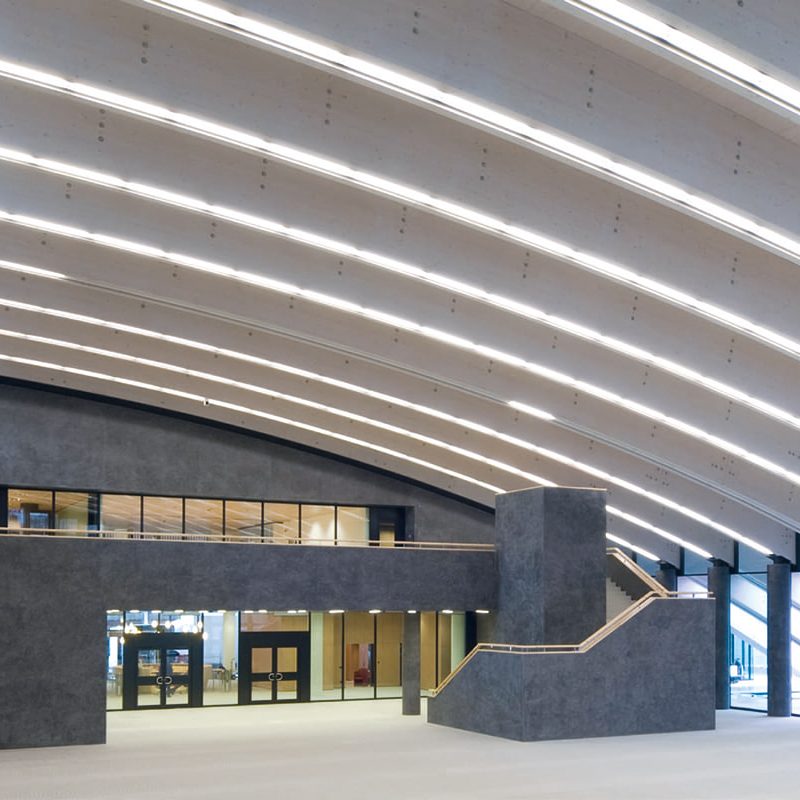

L’edificio si sviluppa su nove piani fuori terra per un totale di circa 12.000 mq e comprende una lobby di circa 1.500 mq e un museo di circa 1.000 mq collocato nella palazzina storica, oltre a due piani interrati per un totale di circa 12.000 mq. La struttura è interamente prefabbricata. Per i piani interrati si è utilizzato un sistema di travi, pilastri e solai in calcestruzzo. I piani fuori terra sono composti da una stecca di nove solai e da un corpo ponte misto in acciaio e prefabbricato in c.a. che, posto ortogonalmente, scavalca la palazzina storica dell’edificio industriale esistente. La piazza coperta, realizzata con strutture prefabbricate in legno lamellare, si raccorda gradualmente con il parco storico esistente anche grazie al giardino pensile in copertura. Le facciate presentano una “doppia pelle” in vetro e cotto a vista, tramite l’utilizzo di tavelle che, oltre a definire un’identità estetica, hanno funzione frangisole.

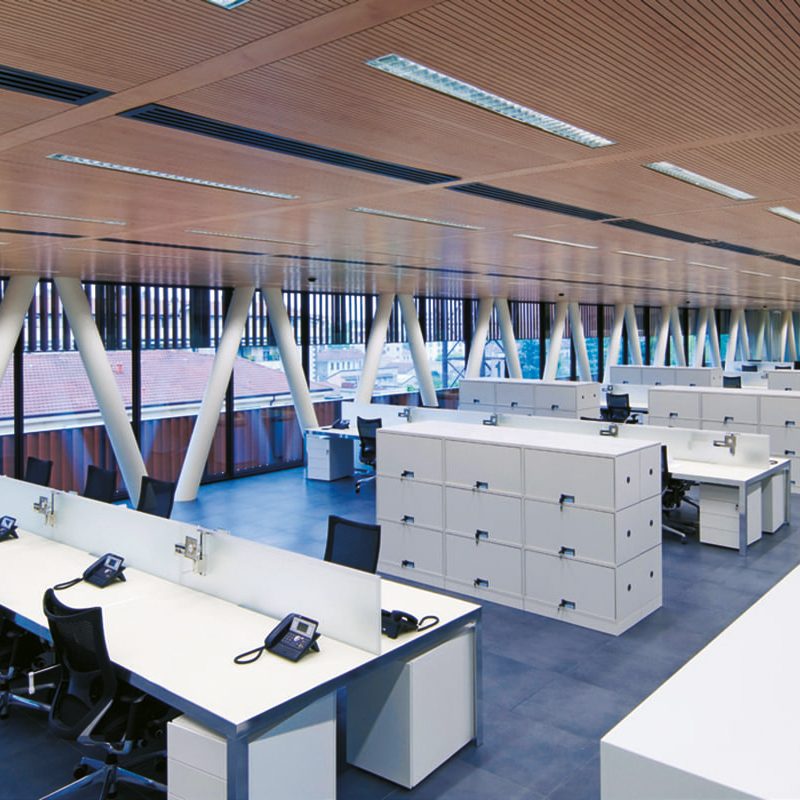

I pilastri e le travi del corpo a ponte sono in acciaio e i solai in cemento armato prefabbricato. Questa soluzione ha permesso di contenere la dimensione delle colonne portanti e di poter realizzare travi con lo stesso spessore dei solai. L’utilizzo di solai in cemento ci ha permesso di avere una resistenza al fuoco di 120’ senza l’utilizzo di ulteriori protezioni e di avere una maggiore rigidità delle strutture e quindi un maggior comfort in termini di vibrazioni e di acustica. Il corpo a ponte è caratterizzato da due grandi travi reticolari lunghe m 50 e alte m 9; ciascuna pesa circa 130 t e appoggia su cuscinetti basculanti che contrastano le forze indotte dagli sbalzi termici. Dal momento che le travi potevano introdurre degli sforzi di torsione, sono state accostate ad un solaio di tipo scatolare che li contrasta. Per gli impalcati del corpo ponte si è optato per una prefabbricazione completamente in acciaio che ha permesso di mantenere leggera la struttura stessa.

Project: arch. Mario Botta, arch. Gianfranco Marzorati
